Novaporte RS

Watertight inspection doors

NOVAPORTE-RS pour la manutention des produits en vrac.

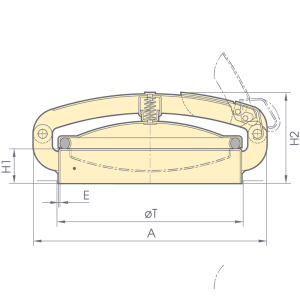

NOVAPORTE-RS-SCHEMA pour la manutention des produits en vrac.

Technical characteristics

Inspection door to be welded in steel / stainless steel.

Options et principe de commande

Option

Données Techniques
Documentation

Cotes en mm – Dimensions in mm – Cotas en mm – Abmessungen in mm
Cotes en mm – Dimensions in mm – Cotas en mm – Abmessungen in mm
Ø	150	200	250	350	450
Ø	150	200	250	350	450
A	265	315	365	465	565
A	265	315	365	465	565
T	171	221	271	371	471
T	171	221	271	371	471
H1	60	60	60	75	100
H1	60	60	60	75	100
H2	130	135	145	175	205
H2	130	135	145	175	205
E	2	2	2	3	3
E	2	2	2	3	3

VSP 380 OVERPRESSURE-VACUUM SETTING INSTRUCTIONS

1 file(s) 1.73 MB

Download

VSP 273 OVERPRESSURE-VACUUM SETTING INSTRUCTIONS

1 file(s) 868.19 KB

Download

NOVAPORTE – Watertight inspection doors

1 file(s) 8.45 MB

Download

Cotes en mm – Dimensions in mm – Cotas en mm – Abmessungen in mm
Cotes en mm – Dimensions in mm – Cotas en mm – Abmessungen in mm
Ø	150	200	250	350	450
Ø	150	200	250	350	450
A	265	315	365	465	565
A	265	315	365	465	565
T	171	221	271	371	471
T	171	221	271	371	471
H1	60	60	60	75	100
H1	60	60	60	75	100
H2	130	135	145	175	205
H2	130	135	145	175	205
E	2	2	2	3	3
E	2	2	2	3	3
