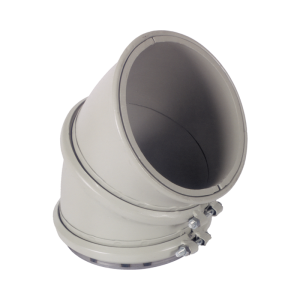

Manuvrac Coude pour la manutention des produits en vrac.

Available products

Référence

Référence

Référence

Données Techniques
Documentation

Accessoires de tuyauterie – ED : Élément droit
Ø outisde pipe	160	171	195	219	254	273	324	355	406
D	161	172	196	220	255	274	325	356	407
H	60	60	60	60	60	60	60	60	60
E	2.5	2.5	3	3	3	3	3	3	3

Accessoires de tuyauterie – COL : Collier Magnelis
Ø outisde pipe	160	171	195	219	254	273	324	355	406
Ø M	M8	M8	M8	M8	M8	M8	M8	M8	M8

Accessoires de tuyauterie – COR : Collerette
Ø outisde pipe	160	171	195	219	254	273	324	355	406
D	161	172	196	220	255	274	325	356	407
H	23	23	23	23	23	23	23	23	23
E	2	2	2	2	2	2	2	2	2

Accessoires de tuyauterie – EC15 : Coude 15°
Ø outisde pipe			160	171	195	219	254	273	324	355	406
D	E	3
		4
		5	153.5
		6		163	187	211	246	265
		8						261	312	343	394
R			162	162	162	162	162	162	162	162	162

EC30 : Coude 30°

Accessoires de tuyauterie – EC30 : Coude 30°
Ø outisde pipe			160	171	195	219	254	273	324	355	406
D	E	5	153.5
		6		163	187	211	246	265
		8						261	312	343	394
R			84	84	84	84	84	84	84	84	84

Accessoires – EDE : Élément droit épaisseurs de tuyau
Ø outisde pipe	160	171	195	219	254	273	324	355	406
D	155	165	189	214	250	268	318	348	402
H	30	30	30	30	30	30	30	30	30
E	5	6	6	6	6	6	6	6	6

Accessoires de tuyauterie – PE : Plaque d’entrée
Ø outisde pipe	160	171	195	219	254	273	324	355	406
D	155	165	189	214	250	268	318	348	402
H	34	34	34	34	34	34	34	34	34
h	4	4	4	4	4	4	4	4	4
E	5	6	6	6	6	6	6	6	6

Accessoires de tuyauterie – TD : Trémie droite standard
Ø outisde pipe			160	171	195	219	254	273	324	355	406
D			155	165	189	214	250	268	318	348	402
H	◊ 150		100
	◊ 200		100	100	110	120	130
	◊ 250				110	130	130	120
	◊ 300						130	140	155
	◊ 350								155	180
	◊ 400										205
E			3	3	4	4	4	4	4	5	5

Accessoires de tuyauterie – TH : Trémie droite haute
Ø outisde pipe			160	171	195	219	254	273	324	355	406
D			155	165	189	214	250	268	318	348	402
H	◊ 150
	◊ 200		200	200	200
	◊ 250				250	250	250
	◊ 300							300
	◊ 350								350	350
	◊ 400										400
E			3	3	4	4	4	4	4	5	5

Accessoires de tuyauterie – Perçage standard cadre
◊	150	200	250	300	350	400
D	151 x 151	201 x 201	251 x 251	301 x 301	351 x 351	401 x 401
P	216 x 216	266 x 266	316 x 316	390 x 390	440 x 440	490 x 490
A	95 x 95	140 x140	190 x 190	220 x 220	280 x 280	320 x 320
B	186 x 186	236 x 236	286 x 286	350 x 350	400 x 400	450 x 450
N	8	8	12	12	12	12
Ø F	9	9	9	11	11	11

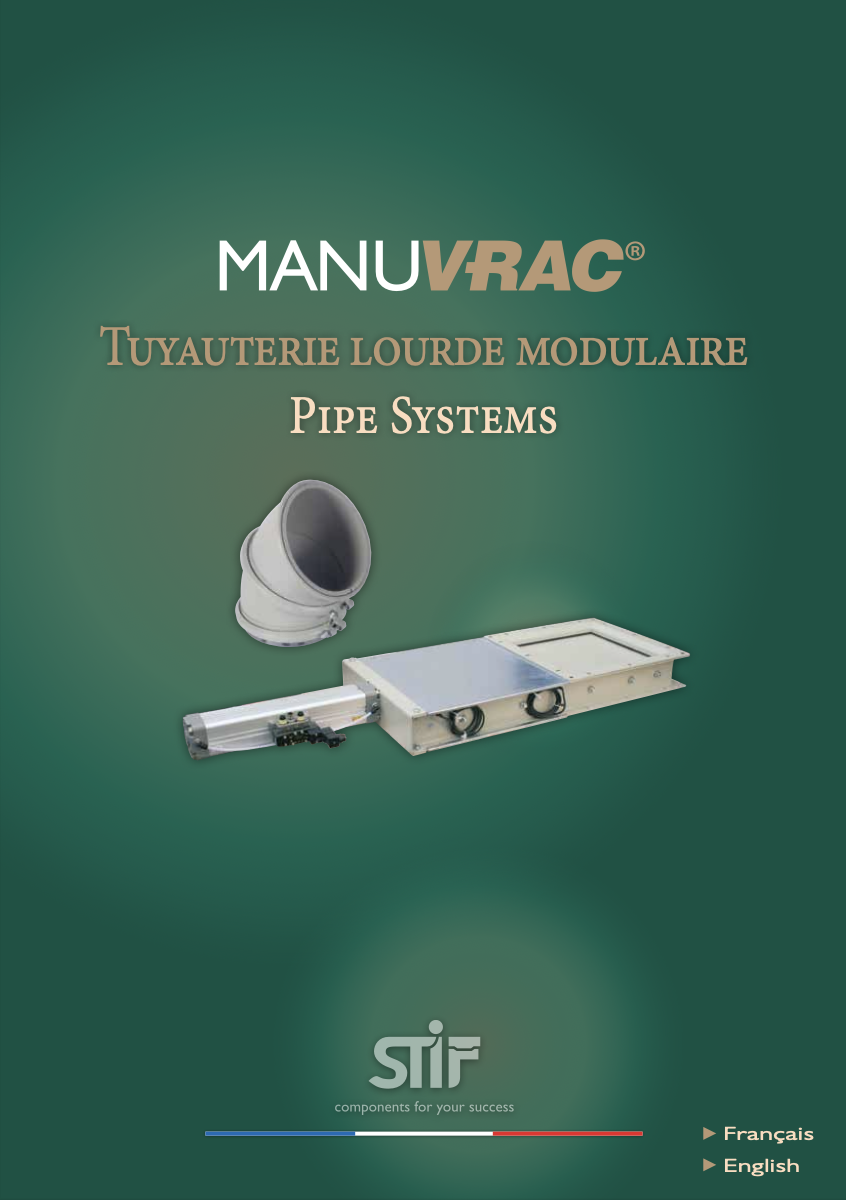

MANUVRAC – Modular Heavy Piping

3 file(s) 3.23 MB

Download

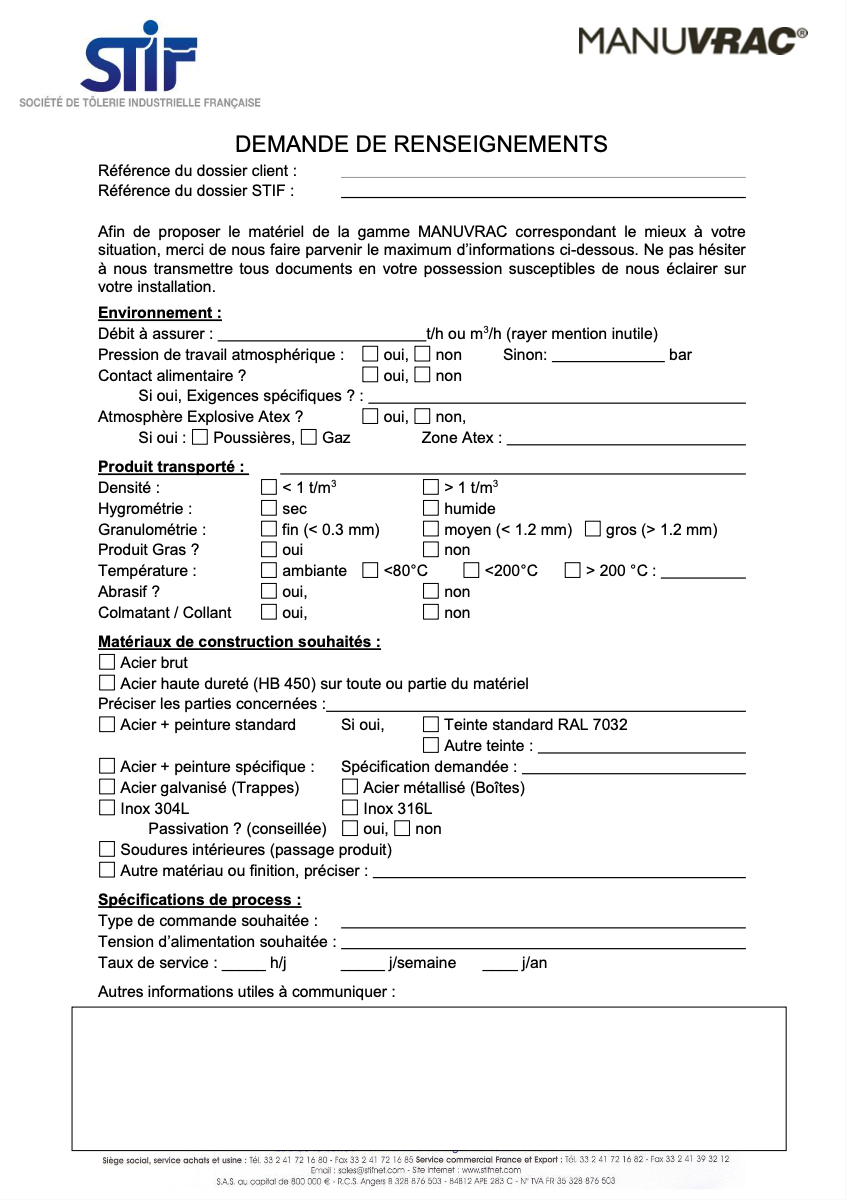

MANUVRAC QUESTIONNAIRE
