JET Steel

Godets élévateurs

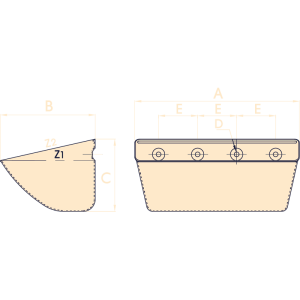

Schéma jet acier pour la manutention des produits en vrac.

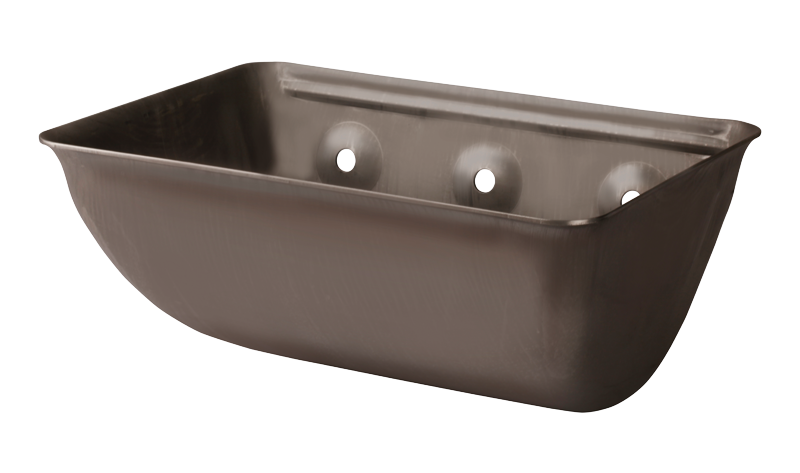

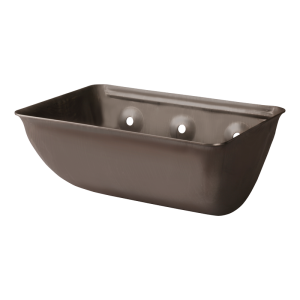

Jet acier pour la manutention des produits en vrac.

Technical Specifications

Technical Data
Documentation

N°	A mm	B mm	C mm	Holes			Capacity		Buckets / mtr	Weight Kg

				Nbr	D mm	E mm	Z2 (c)	Z1 (c)		1 mm	1.2 mm	1.5 mm	2 mm	2.5 mm	3 mm	4 mm

JET 08-080	85	80	58	2	8	43	0.21	0.18	15	0.11
JET 10-090	105	92	70	2	8	50	0.38	0.26	14	0.15
JET 12-100	125	103	80	2	8.50	67	0.62	0.45	11.50		0.27
JET 13-120	138	125	90	2	8.50	70	0.77	0.65	10.50			0.40
JET 14-120	146	120	90	2	8.50	70	0.87	0.71	10.50			0.40
JET 15-140	154	140	108	2	9	70	1.25	0.95	8.50			0.54
JET 18-140	188	147	112	2	9	100	1.71	1.38	8.50			0.65
JET 20-140	207	142	110	2	9	100	1.79	1.37	8.50			0.73
JET 22-140	227	142	110	2	9	120	2.00	1.58	8.50			0.77
JET 23-140	237	142	110	2	9	120	2.08	1.60	8.50			0.81
JET 20-160	205	169	132	2	11	100	2.60	2.03	7.40				1.18
JET 23-160	235	169	132	2	11	120	3.00	2.40	7.40				1.33
JET 24-160	245	169	132	2	11	140	3.18	2.46	7.40				1.41
JET 26-160	265	169	132	3	11	80	3.50	2.80	7.40				1.50
JET 28-160	285	169	132	3	11	80	3.76	2.95	7.40				1.59
JET 30-160	305	169	132	3	11	100	4.00	3.00	7.40				1.65
JET 33-160	335	169	132	3	11	110	4.32	3.17	7.40				1.79
JET 35-160	356	176	128	3	11	120	4.53	3.47	7.40				1.87
JET 37-160	375	176	128	4	11	90	4.85	3.55	7.40				1.91
JET 20-180	209	188	147	2	11	110	3.15	2.28	6.50				1.24
JET 24-180	249	188	147	2	11	140	3.90	2.83	6.50				1.53
JET 26-180	269	188	147	3	11	80	4.30	3.15	6.50				1.57
JET 28-180	289	188	147	3	11	80	4.60	3.42	6.50				1.71
JET 30-180	309	188	147	3	11	100	5.00	3.70	6.50				1.80
JET 33-180	339	188	147	3	11	110	5.55	4.10	6.50				1.94
JET 35-180	359	188	147	3	11	120	5.90	4.37	6.50				2.05
JET 37-180	379	188	147	4	11	90	6.30	4.65	6.50					2.73
JET 42-180	425	188	140	4	11	100	7.35	5.50	6.50					3.10
JET 25-215	255	216	162	3	11	80	5.20	4.00	5.88				1.90
JET 28-215	285	216	162	3	11	80	5.90	4.65	5.88				2.09
JET 30-215	312	216	162	3	11	100	6.70	5.20	5.88				2.24
JET 33-215A	340	220	162	3	11	110	7.20	5.65	5.88					3.00
JET 33-215B	340	220	162	3	11	120	7.20	5.65	5.88					3.00
JET 35-215	360	220	164	3	11	120	7.60	5.85	5.88					3.00
JET 37-215	380	220	164	4	11	90	8.30	6.50	5.88					3.32
JET 44-215A	454	220	164	4	11	110	10.00	7.70	5.88					3.78
JET 44-215B	454	220	164	5	11	90	10.00	7.70	5.88					3.78
JET 47-215	480	220	164	4	11	120	10.53	8.50	5.88					4.04
JET 50-215A	510	220	164	4	11	135	11.20	9.00	5.88					4.30
JET 50-215B	510	220	164	5	11	100	11.20	9.00	5.88					4.30
JET 53-215	540	220	164	6	11	80	11.87	9.50	5.88					4.56	5.50
JET 56-215	570	220	164	6	11	90	12.54	10.00	5.88					4.82	5.82
JET 63-215	640	220	164	7	11	90	14.12	11.30	5.88					5.42	6.50
JET 33-250	340	253	190	4	11	80	8.95	6.70	5						4.10	5.50
JET 35-250	360	253	190	4	11	80	9.50	7.30	5						4.35	5.80
JET 37-250	380	253	190	4	11	90	10.10	7.60	5						4.60	6.15
JET 42-250	430	253	190	5	11	80	11.50	8.70	5						5.25	7.00
JET 44-250	450	253	190	5	11	90	12.10	9.15	5						5.50	7.35
JET 47-250	480	253	190	5	11	90	13.00	9.75	5						5.80	7.75
JET 53-250	540	253	190	6	11	80	14.60	11.00	5						6.60	8.80
JET 56-250	570	253	190	6	11	90	15.35	11.60	5						6.95	9.30
JET 63-250	640	253	190	7	11	90	17.20	13.00	5						7.80	10.40
